YK-660E-4K 刀具测量仪

商品说明

YK-660E-4K刀具测量仪，采用高清彩色数字4K相机，检测多种刀具图形尺寸，从而提高了刀具测量的精度。专用刀具测量软件，可测量成形铣刀的前角、后角、螺旋角、齿隙角可检测圆鼻刀球刀等多种刀具。软件自带轮廓跟踪扫描功能，具备轮廓设定尺寸对比功能。

基本参数

(1)	测量行程(X轴)	X轴行程	180 mm
		显示精度	0.0001mm
		重复测量精度	≤0.002mm
		绝对测量精度	≤(2+L/200)um
(2)	测量行程(Y轴)	Y轴行程	90mm
		显示精度	0.0001mm
		重复测量精度	≤0.002mm
		绝对测量精度	≤(3+L/200)um
(3)	Z轴对焦行程	70mm
(4)	旋转台	旋转角度	180°
		角度分辨率	0.01°
(5)	A轴刀具旋转轴	旋转行程	360°
		夹持直径	1-30mm
		同心度精度	0.002mm
		测量刀长	≤200mm
(6)	治具	根据检测刀具类型选配高精度中心旋转夹具或 V型夹具刀柄夹具
(7)	主体架构	精密天然花岗石
(8)	灯光	可弯曲LED光源
		平行底光
		环形光源
(9)	放大倍率	20X-400X 选配
(10)	镜头	标配0.55X 选配：0.37X 0.58X 0.65X 1X 2X
(11)	相机	500W彩色数字4K相机
(12)	主机外形尺约	800 mm400mm500 mm
(13)	重量	约 60 kg
(14)	数据输出	测量数据 Word(doc)、Excel(xls)格式、物件放大摄像图形(bmp、jpg)、二维图形 AutoCAD(dxf)、
(15)	数据导入	二维图形AutoCAD(dxf))
(16)	电脑	DELL 27寸4K显示器

批注 2024-09-04 153901.png

商品参数

四、测量功能：

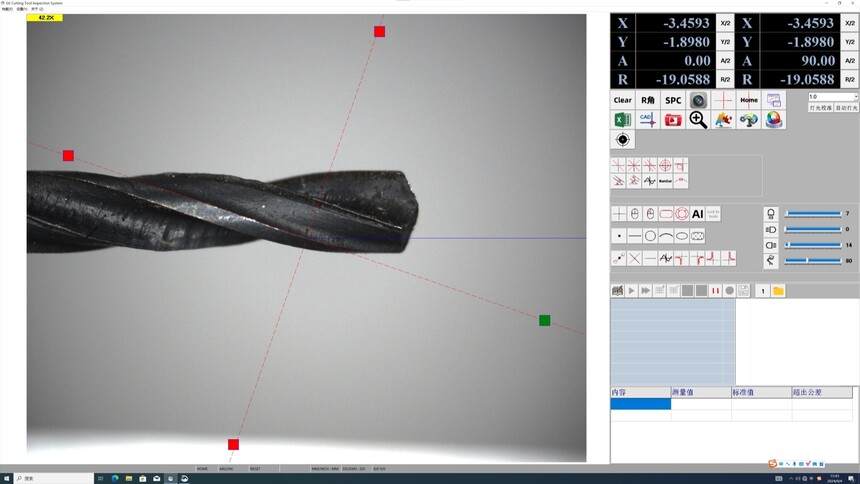

1、钻头测量：主切削刃后角内刃前角顶角钻头：主切削刃后角、内刃前角、顶角、横刃斜角、横刃宽、退刀角、主切削刃等高度、刃跳、第一后刀面宽，横刃偏离中心公差、修磨后第二切削刃偏离中心值、进刀半径、分屑槽角度、分屑槽深度、分屑槽距离。

批注 2024-09-04 154359.jpg

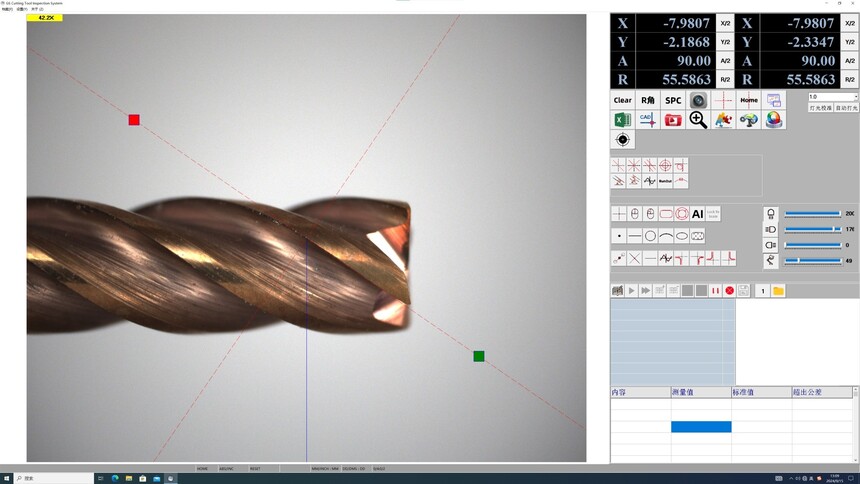

2、铣刀测量：铣刀蝶形角、铣刀端刃前角、端刃后角一、端刃后角二、GASH角、刃过中心量，端刃第一刀面宽、端刃第二刀面宽、圆角半径、端齿容屑槽宽度、端齿容屑槽展开角。铣刀来料检验：

3、铰刀测量：螺旋角、槽深、前角、后刀面宽度、刃带宽度、倒角刃宽、倒角角度、倒角长度。

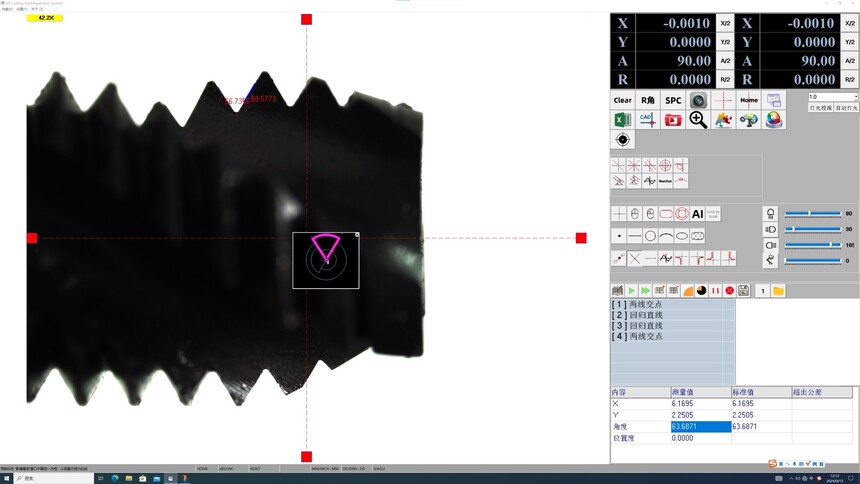

4、丝锥测量：前角、后角、槽形前刀面对比，侧刃后刀面对比、牙型角，牙距、大径、中径、小径。刀片：前角、后角、刃倾角、刃宽、刀尖夹角。

屏幕截图 2024-09-15 121244.jpg

5、 PCD焊接刀具测量：各个PCD刀片焊接后的实质前角、后角、刃倾角、对称刃的对称性。复杂的成型刀具：可以导入CAD图型，全程跟踪对比测量，随相机一起放大一起缩小。

6、外观缺陷检查：可以在不同的放大倍数下看到实际的刀具表面是否有缺陷。

五、仪器配置

1)	相机		500W彩色数字4K相机
2)	镜头		0.5X 0.58-7
3)	光栅尺		高精度光栅尺,分辨率1um
4)	光源	表面光	环形LED冷光源，亮度可微调
		鹅颈灯	LED光源，亮度可微调
5)		轮廓光	LED冷光源
6)	传动方式		X、Y、Z轴精密无间隙T型丝杆螺母传动＋精密滚珠导轨
7)	操作方式		X、Y、Z轴均为手动操作
8)	机台主体		高精度花岗岩

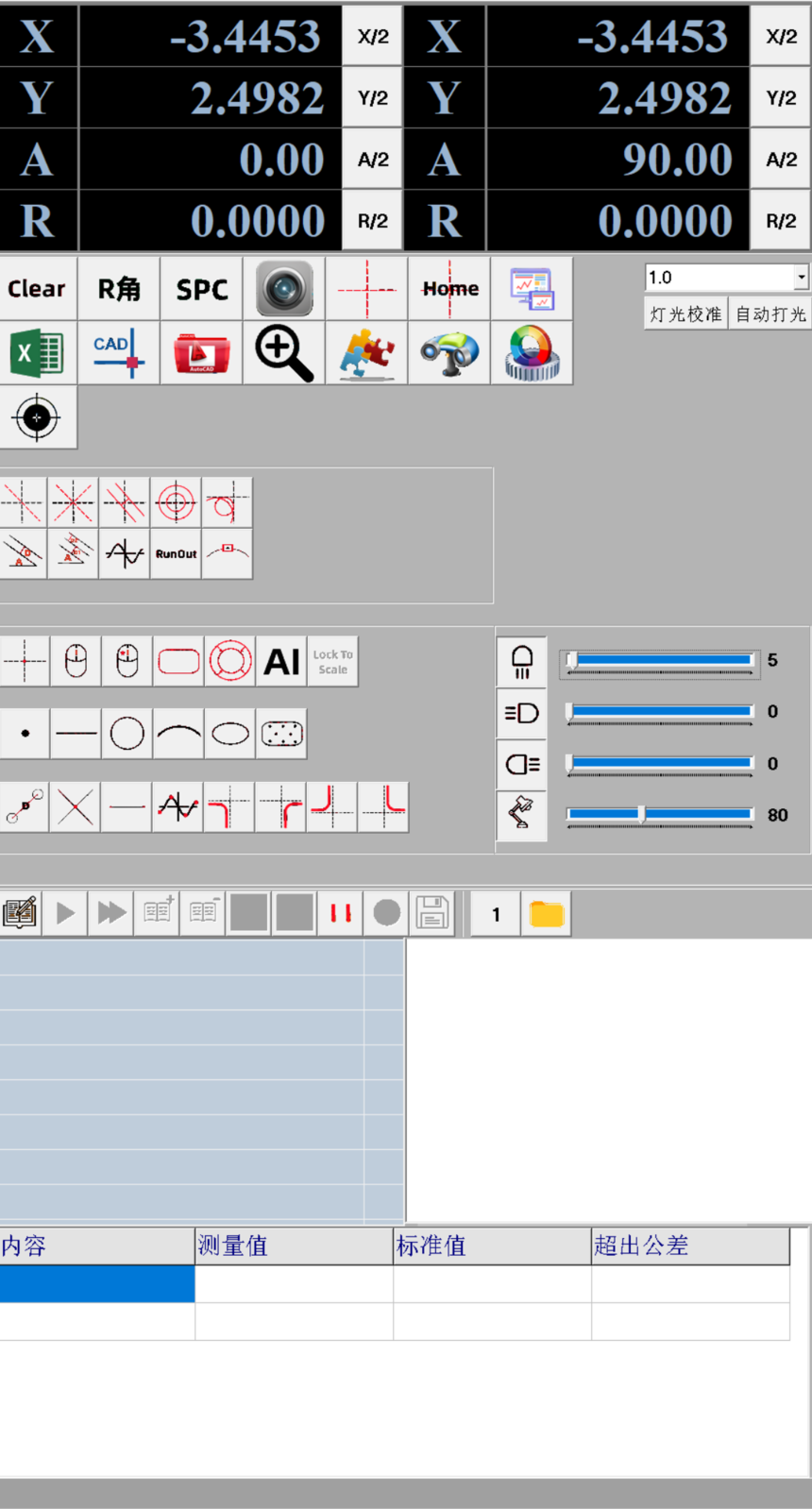

9)	测量软件		Virtual Memory Manager专用刀具测量软件
10)	电源		AC 220±5V、50Hz
11)	建议使用环境		温度 20±3 ℃，湿度35%-65%
12)	软件加密锁		1个
13)	中心夹具		1台
14)	V型夹具		（选配）
15)	刀柄夹具		（选配）
16)	DELL电脑主机 27吋4K显示器		1台
17)	设备桌子		（选配）
